اتصالات بلوک هبلکس، قطعاتی برای نصب بلوک به سازه اصلی یا سایر بلوکها هستند. با گسترش استفاده از بلوک هبلکس در ساختوسازهای مدرن، اجرای اصولی اتصالات بلوک هبلکس به سازه، به یک موضوع کلیدی در دوام و ایمنی ساختمانها تبدیل شده است. برخلاف مصالح سنتی، بلوکهای هبلکس به دلیل وزن سبک و رفتار متفاوت در برابر نیروها، نیازمند اتصالاتی دقیق و استاندارد است.
این نکته حائز اهمیت است که روشهای تثبیت هبلکس به سازه، نقش اساسی در پایداری دیوار، جلوگیری از ترکخوردگی و عملکرد درست سازه در برابر نیروهایی مانند زلزله دارند. در این مقاله با انواع اتصالات بلوک هبلکس از جمله اتصال رادیکالی، اتصال ثابت، اتصال کرکرهای و اتصال وال پست آشنا میشویم. در ادامه، به نحوه اجرای هریک از اتصالات و الزامات فنی آن خواهیم پرداخت.

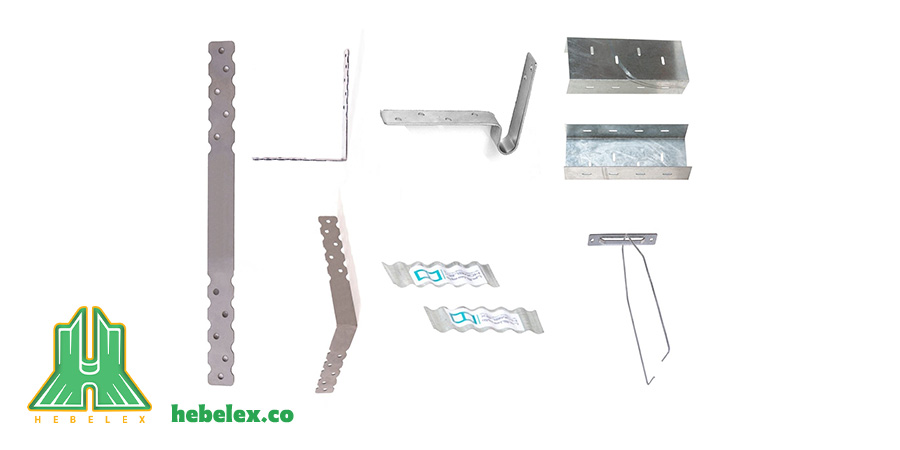

معرفی انواع اتصالات بلوک هبلکس
۱. بست رادیکالی هبلکس
اتصال رادیکالی هبلکس، یک قطعه فلزی دارای خمخوردگی است که به دیوار اجازه حرکت جزئی نسبت به سازه اصلی (ستون و تیر) را میدهد. در واقع بست رادیکالی بلوک سبک هبلکس از انتقال نیروی مستقیم از سازه به دیوار جلوگیری میکند. در نتیجه در مناطق لرزهخیز به دلیل افزایش مقاومت در برابر زلزله بسیار مناسب است.
۲. بست ثابت هبلکس
در اتصال بست تخت هبلکس، دیوار کاملاً محکم به سازه بسته میشود و اجازه حرکت نسبی ندارد. بست اتصال ثابت بلوک هبلکس که به اتصال تخت نیز شناخته میشود، در دیوارهای کوتاه یا نواحیای که حرکت نسبی بین سازه و دیوار، کم باشد، مورد استفاده قرار میگیرد. باید توجه داشت درصورتیکه سازه دچار نشست یا زلزله شود، به دلیل عدم توانایی حرکتی، دیوار ترک برمیدارد.
۳. اتصال کرکره ای هبلکس
اتصال کرکرهای هبلکس، اجازه حرکت محدود افقی یا عمودی به دیوار را میدهد. از اتصالات نیمه لغزشی کرکرهای بلوک هبلکس برای جلوگیری از ترک در محل تقاطع دیوار با ستون یا تیر و در مناطقی با تغییرات دمایی شدید استفاده میگردد.
۴. اتصال وال پست هبلکس
اتصال وال پست بلوک هبلکس، در مهار جانبی دیوارهای غیرباربر کاربرد دارد و وظیفه آن جلوگیری از خمش، لرزش یا فروریزش دیوار در برابر نیروهای جانبی است. اتصال وال پست بلوکهای هبلکس دارای دو نوع عمودی و افقی است. نوع عمودی در فواصل مشخص روی دیوار اجرا میگردد. اما نوع افقی، در بالای دیوار بهصورت یک تیرک افقی نصب میشود. از این نوع اتصال برای جلوگیری از لرزش و واژگونی دیوار استفاده میگردد.
نحوه اجرای اتصالات بلوک هبلکس
در اجرای هبلکس با بست رادیکالی، از نبشی یا تسمه فلزی سوراخدار استفاده میشود. در این حالت، بست رادیکالی از یک طرف به تیر یا ستون وصل میشود و از طرف دیگر فقط در چسب دیوار قرار میگیرد. فاصله بین دیوار و عضو سازهای معمولاً با فوم پلییورتان، ماستیک یا نوارهای درزگیر پر میشود. هیچگونه جوش یا پیچ مستقیم به بلوک صورت نمیگیرد تا در زمان حرکت سازه، دیوار آسیب نبیند.
اتصال ثابت بلوک هبلکس، با استفاده از تسمه فلزی، نبشی یا میلگرد، مستقیماً به هر دو طرف (سازه و دیوار) پیچ یا جوش میگردد.
در اتصال کرکرهای بلوک هبلکس، از ورقهای فلزی نازک یا تسمههایی که در درز بین دیوار و ستون قرار میگیرند، به شکلی که در صورت حرکت سازه، خم یا جمع شوند، استفاده میگردد.
در اتصال وال پست بلوک هبلکس، اتصال با انکر بولت به کف و سقف است. در این حالت دیوار در میان پروفیلهای والپست با فاصله کم محصور شده تا در زمان زلزله یا نشست، آسیب نبیند.
ضروری ترین الزامات فنی اجرای اتصال هبلکس
۱. انتخاب نوع اتصال بلوک هبلکس
معمولاً برای دیوارهای غیرباربر و محلهایی با احتمال نشست و لرزش بیشتر از اتصال رادیکالی، برای دیوارهای کوتاه و پایدار از اتصال ثابت، برای دیوارها با حرکت نسبی محدود و برای دیوارهایی با ارتفاع بیشتر استفاده از اتصال وال پست مناسبتر است.
۲. رعایت فاصلهها
بین دیوار و تیر، ستون یا سقف باید حداقل ۲ سانتیمتر فاصله برای انبساط حرارتی یا نشست در نظر گرفته شود.
۳. استفاده از چسب مخصوص بلوکهای هبلکس
درزهای بین بلوکها باید با چسب مخصوص پر شوند.
۴. درزگیری محل اتصال دیوار به سقف، کف، ستون یا دیگر دیوارها
محل اتصال دیوار به سقف، کف، ستون یا دیگر دیوارها باید کاملاً بهوسیله نوارچسب، نوار آببندی و غیره، درزگیری شود تا از ورود هوا، صدا، آب یا گردوغبار جلوگیری گردد.
نکات مهم در هنگام خرید اتصال هبلکس
در خرید اتصالات بلوک هبلکس، توجه به کیفیت و تطابق با شرایط اجرایی پروژه بسیار مهم است. چون اتصالات بلوکهای سبک هبلکس، نقش حیاتی در ایمنی، دوام و عملکرد صحیح دیوار هبلکس دارند. خرید نادرست یا غیراستاندارد میتواند باعث بروز ترک، ریزش دیوار، یا افت شدید عایق حرارتی و صوتی شود. در ادامه، مهمترین نکات در خرید اتصال بلوک هبلکس را بهصورت کاربردی و جامع بررسی میکنیم:
۱. استاندارد بودن قطعات و مطابقت با آییننامه
تمامی اتصالات فلزی و ضمائم (چسب) باید دارای تأییدیه کیفیت یا گواهی فنی معتبر باشند.
۲. جنس مناسب و مقاومت در برابر خوردگی
اتصالات فلزی باید از فولاد ضدزنگ یا دارای پوشش ضدزنگ باشند.
۳. تناسب اتصالات با ضخامت بلوکها
همه بستها و اتصالات، متناسب با ضخامت بلوک هبلکس یا بر اساس طول و ارتفاع دیوار انتخاب شوند.
۴. سازگاری با شرایط اقلیمی و محیطی پروژه
اگر ساختمان در مناطق زلزلهخیز، سرد، مرطوب یا صنعتی قرار دارد، باید از اتصالاتی با مقاومت بالا استفاده کرد.
۵. تهیه مواد اولیه بر اساس متراژ دقیق دیوارها
مقدار خرید را بر اساس متراژ دقیق دیوارها و جزئیات نقشه اجرایی محاسبه کنید و حتماً از فروشنده بخواهید که برگه مشخصات فنی و در صورت امکان نقشه نصب یا نمونه اجرا را ارائه دهد.
۶. انتخاب برند معتبر و درست در هنگام خرید
بهتر است از کارخانجات، نمایندگیها و فروشگاههایی خرید کنید که پشتیبانی فنی در محل اجرا یا مشاوره نصب ارائه دهند.
نتیجهگیری
در اجرای اصولی دیوارهای ساخته شده با بلوکهای هبلکس، نوع و کیفیت اتصالات نقشی حیاتی ایفا میکنند. از بستهای مقاوم بلوک هبلکس گرفته تا چسبهای استاندارد با چسبندگی بالا و اجرای صحیح والپست، همگی به دوام، ایمنی و کیفیت نهایی سازه کمک میکنند.
اگر به دنبال اجرای سریع، دقیق و بدون مشکل دیوارهای هبلکس هستید، پیشنهاد میکنیم از اتصالاتی استفاده کنید که مطابق با استانداردهای ملی و آییننامههای فنی باشند، مقاومت لازم در برابر زلزله، رطوبت، نشست سازهای و خوردگی را داشته باشند، بهآسانی نصب شوند و از برندهایی باشند که سابقه موفق در پروژههای عمرانی دارند.
برای کسب اطلاعات بیشتر دربارۀ خرید از بهترین کارخانه هبلکس ایران و استعلام قیمت انواع بلوک هبلکس و اتصالات آن میتوانید از طریق شمارهتلفن 02182808836 با کارشناسان ما در وبسایت هبلکس تماس بگیرید. وبسایت هبلکس یکی از بزرگترین مراجع خرید و فروش بلوکهای هبلکس در سرتاسر کشور است.
سؤالات متداول
۱. کاربرد اتصال رادیکالی چیست؟
بست رادیکالی به دیوار اجازه حرکت جزئی نسبت به سازه اصلی (ستون و تیر) را میدهد. در واقع این بست از انتقال نیروی مستقیم از سازه به دیوار جلوگیری میکند.
۲. کاربرد اتصال ثابت یا تخت چیست؟
بست اتصال ثابت بلوک هبلکس که به اتصال تخت نیز شناخته میشود، در دیوارهای کوتاه یا نواحیای که حرکت نسبی بین سازه و دیوار، کم باشد، مورد استفاده قرار میگیرد.
۳. کاربرد اتصال کرکرهای چیست؟
از اتصالات نیمه لغزشی کرکرهای بلوک هبلکس برای جلوگیری از ترک در محل تقاطع دیوار با ستون یا تیر و در مناطقی با تغییرات دمایی شدید استفاده میگردد.
۴. کاربرد اتصال وال پست چیست؟
اتصال وال پست هبلکس، در مهار جانبی دیوارهای غیرباربر کاربرد دارد و وظیفه آن جلوگیری از خمش، لرزش یا فروریزش دیوار در برابر نیروهای جانبی است.
