دیوارهای ساخته شده با بلوک هبلکس به دلیل وزن کم، سرعت اجرا و خاصیت عایق بودن، یکی از محبوبترین انتخابها در ساختمانهای مدرن هستند. اما همین سبکی، اگر بهدرستی مهار نشود، میتواند در برابر باد و زلزله نقطه ضعف ایجاد کند. اینجاست که وال پست بلوک هبلکس وارد عمل میشود؛ سازهای کمکی که دیوار را در برابر نیروهای جانبی پایدار نگه میدارد و در عین حال اجازه میدهد قاب اصلی ساختمان آزادانه جابهجا شود.
در ادامه این مقاله، انواع وال پست، روشهای اجرا و نکات کلیدی آن را بررسی میکنیم تا اجرای دیوارهای هبلکس علاوه بر سرعت و سبکی، از نظر ایمنی هم مطمئن باشد. با ما همراه باشید.
وال پست چیست؟
وال پست یکی از انواع اتصالات بلوک هبلکس است و یک قطعۀ کمکی است که برای مهار و پایدارسازی دیوارهای غیرباربر به کار میرود. در دیوارهایی که با بلوک هبلکس ساخته میشوند، وال پست نقش بسیار مهمی دارد؛ چون این دیوارها به دلیل سبکی و تردی نسبی، در برابر نیروهای جانبی مثل باد یا زلزله بهتنهایی مقاومت کافی ندارند.
وال پست با استفاده از مقاطع قائم و افقی (مثل وادار و تیرک) و اتصالات مخصوص، دیوار را به بخشهای کوچکتر تقسیم میکند، نیروها را کنترل شده به قاب اصلی منتقل میکند و در عین حال اجازه میدهد سازه در زلزله حرکت طبیعی خود را داشته باشد.
به زبان ساده، وال پست مثل یک «کمربند ایمنی» برای دیوار عمل میکند؛ جلوی ترکهای عمیق و ریزش دیوار را میگیرد، دوام نازککاری را بیشتر میکند و کمک میکند دیوارهای هبلکس هم ایمن باشند و هم تمام مزایای مصالح نوین مثل سبکی و سرعت اجرا را حفظ کنند.
چه زمانی استفاده از وال پست ضروری است؟
اجرای وال پست در دیوارهای ساخته شده با بلوک هبلکس همیشه بهعنوان اقدامی ایمنی توصیه میشود، اما در بعضی شرایط، اهمیت آن دو چندان است. زمانی که طول یا ارتفاع دیوار از حدود استاندارد بیشتر شود (مثلاً طول بالای ۴ متر یا ارتفاع بیش از ۳/۵ متر)، دیوار بهتنهایی توانایی تحمل نیروهای جانبی را ندارد و حتماً باید با وال پست مهار شود. همچنین در دیوارهای خارجی که در معرض باد، تغییرات دما و رطوبت قرار دارند، استفاده از وال پست به دوام و پایداری دیوار کمک میکند.
از طرف دیگر، در ساختمانهایی که قاب سازهای آنها هنگام زلزله جابهجایی جانبی یا دریفت قابل توجهی دارد، تنها راه جلوگیری از ترکهای شدید یا ریزش دیوار، استفاده از وال پست و اتصالات لغزشی است. اطراف بازشوهای بزرگ مثل پنجرهها و درها نیز به دلیل تمرکز تنش، حتماً نیازمند وال پست هستند. حتی در جانپناهها و دیوارهای نیم بلند، وال پست بلوک هبلکس نقش حیاتی در جلوگیری از واژگونی دارد.
بهطور خلاصه، هرجا دیوار هبلکس با ابعاد زیاد یا شرایط بحرانی مواجه باشد، اجرای وال پست یک ضرورت غیر قابل چشمپوشی است.
انواع وال پست در دیوارهای بلوک هبلکس
برای اینکه دیوار ساخته شده با بلوک هبلکس هم ایمن باشد و هم از مزایای مصالح نوین مثل سبکی و سرعت اجرا بهره ببرد، نیاز است وال پستها بهدرستی انتخاب شوند. وال پست بلوک هبلکس شامل انواع زیر میباشد:

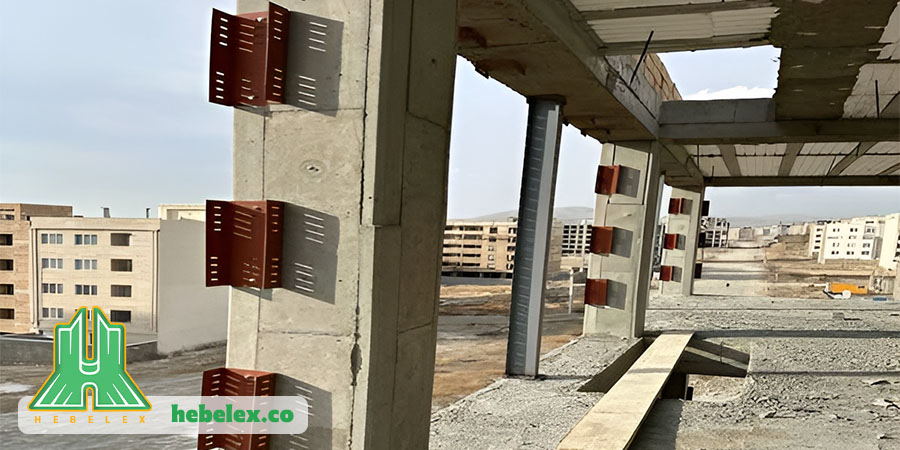

۱. وال پست قائم کناری
در لبههای دیوار و کنار ستونها نصب میشود تا طول مؤثر دیوار کوتاهتر شود و از واژگونی یا کمانش جلوگیری کند.

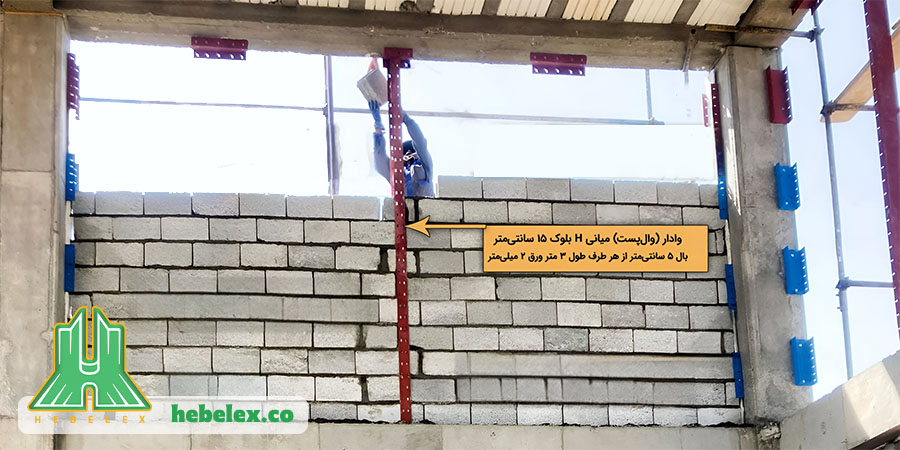

۲. وال پست قائم میانی
وقتی طول دیوار بیش از حدود مجاز (معمولاً بالای ۴ متر) است، در وسط دیوار قرار میگیرد تا پایداری افزایش یابد.

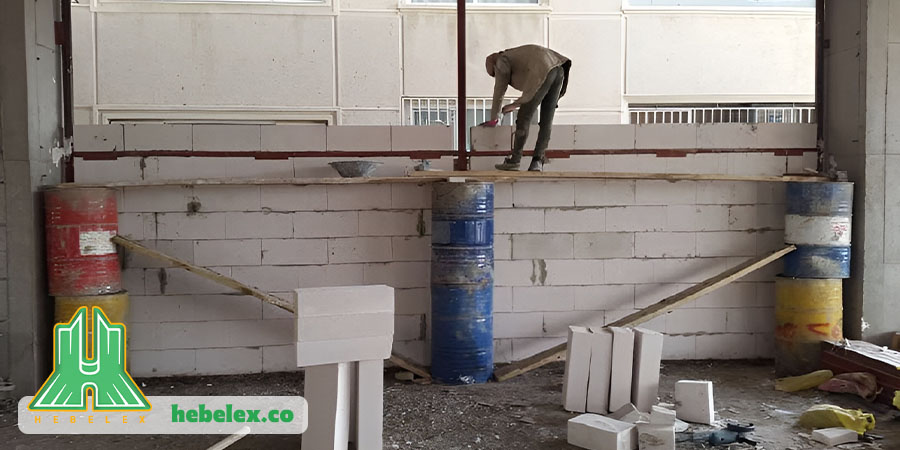

۳. وال پست افقی (تیرک میانی)
در دیوارهای بلند (بیش از ۳/۵ متر ارتفاع) اجرا میشود تا ارتفاع مؤثر دیوار کاهش یابد و ترکهای ناشی از خمش محدود شوند.

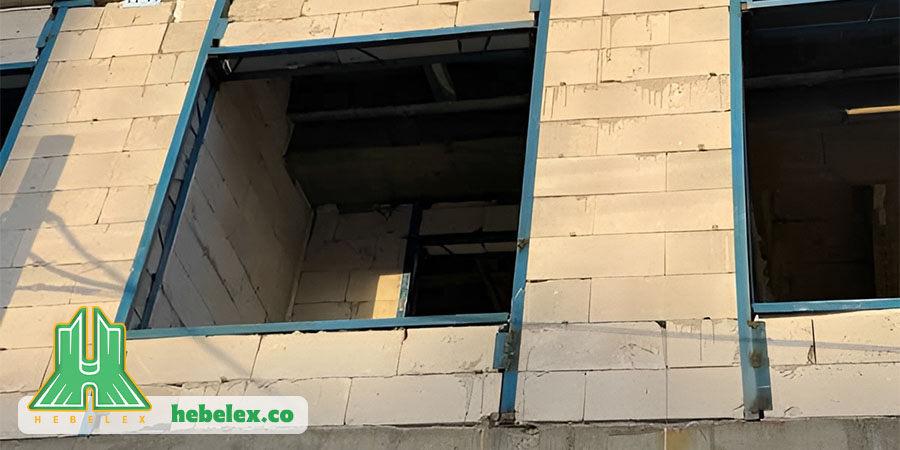

۴. وال پست اطراف بازشوها
در دو طرف و بالای درها و پنجرهها برای تقویت نقاط حساس و جلوگیری از ترک خوردگی استفاده میشود.
۵. وال پست لرزهای
این نوع وال پست برای پذیرش جابهجایی قاب در زلزله بدون تخریب دیوار طراحی شده است.
۶. وال پست حرارتی/آکوستیک
همراه با جداگر حرارتی یا عایق صوتی در پروژههایی که کنترل انرژی یا صدا اهمیت دارد.
۷. وال پست مقاوم در برابر حریق
با پوششها و پرکنندههای نسوز برای ساختمانهایی که نیاز به ایمنی حریق بیشتری دارند.

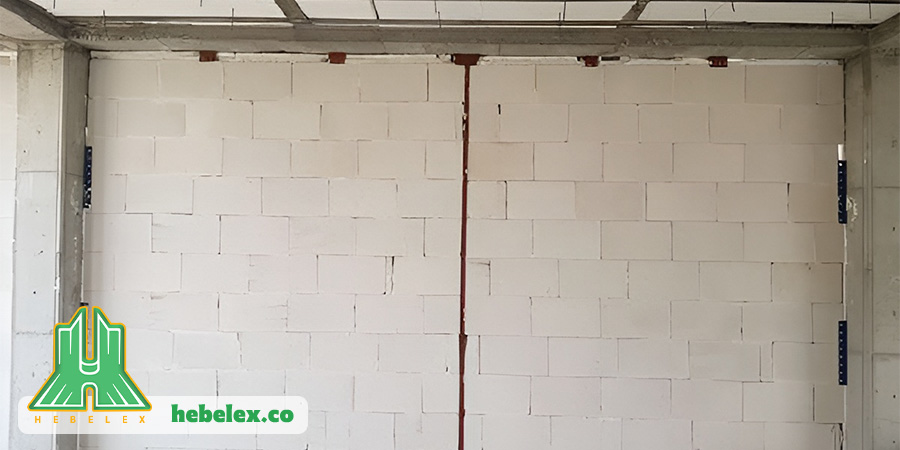

مزایای وال پست در دیوارهای بلوک هبلکس
اجرای وال پست برای دیوارهای ساخته شده با بلوک هبلکس فقط یک الزام آییننامهای نیست؛ بلکه مزایای فنی و اقتصادی مهمی هم دارد:
۱. ایمنی لرزهای
وال پست بلوک هبلکس باعث میشود دیوار در برابر نیروهای زلزله و باد پایدار بماند و ترک یا ریزش نکند.
۲. کنترل ترک و دوام نازککاری
با تقسیم دیوار به پانلهای کوچکتر، تنشها بهتر پخش میشوند و سطح گچ یا رنگ دوام بیشتری پیدا میکند.
۳. هماهنگی با سازه
اتصالات لغزشی وال پست اجازه میدهند قاب سازه جابهجایی داشته باشد، بدون اینکه دیوار قفل شود یا نقش میانقاب مزاحم پیدا کند.
۴. بهینه سازی اقتصادی
هزینهی اجرای وال پست در مقایسه با خسارت ترک یا تخریب دیوار بسیار کمتر است و در بلندمدت صرفهجویی ایجاد میکند.
۵. سازگاری با مصالح نوین
وال پستها طوری طراحی میشوند که با ویژگیهای خاص بلوک هبلکس (سبکی، تردی نسبی و عایق بودن) هماهنگ باشند.

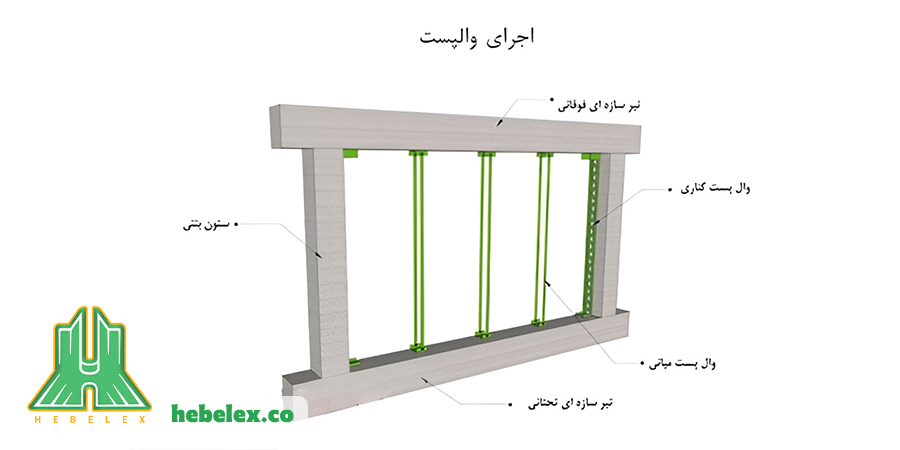

روش اجرای وال پست
اجرای وال پست بلوک هبلکس نیازمند رعایت چند مرحلهی ساده اما مهم است:

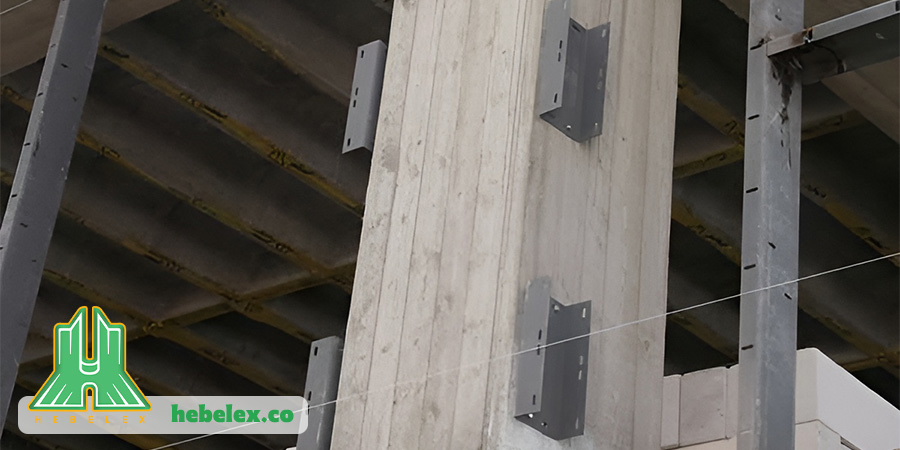

۱. جانمایی و نصب وادارها
در لبهها و در صورت نیاز در میانهی دیوار، مقاطع فولادی (قوطی/ناودانی) یا فولاد سبک سردنورد نصب میشوند. وادار در کف به صورت مفصلی و در بالا با اتصال لغزشی به تیر مهار میشود.

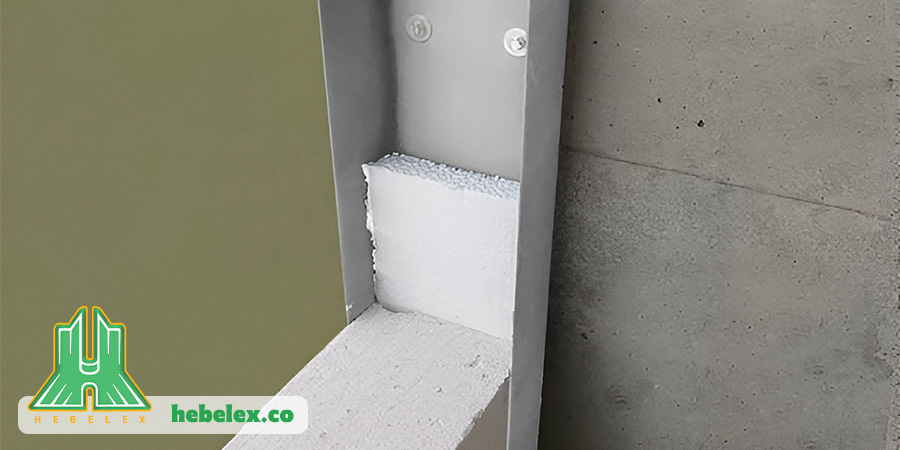

۲. درز جداسازی
بین دیوار و ستونها یا تیرهای سقف، یک فاصلهی ۱۰ تا ۲۵ میلیمتر باقی گذاشته میشود. این درز با مصالح تراکمپذیر (فوم، پشم سنگ) پر میشود تا دیوار با قاب قفل نشود.

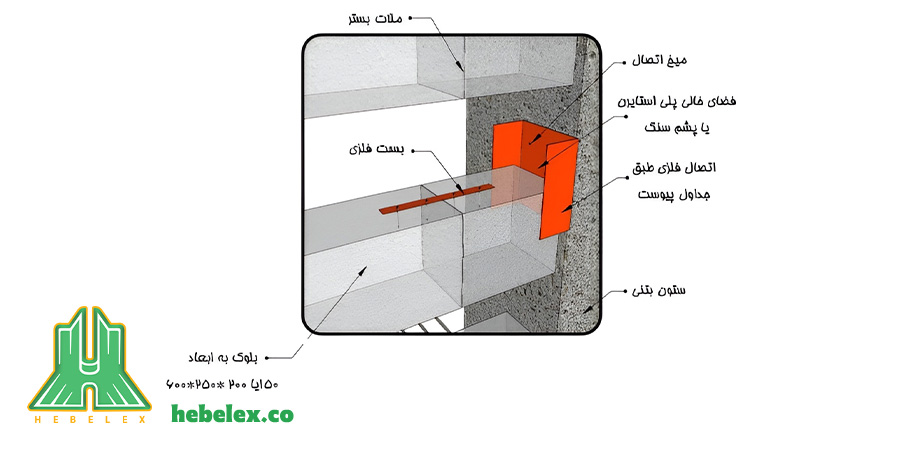

۳. اجرای میلگرد بستر/تایهای مهاری
در هر ۳ تا ۴ رج بلوک یا طبق نقشه، میلگرد بستر یا تایهای مخصوص AAC کار گذاشته میشوند. اطراف بازشوها تراکم میلگرد بستر بیشتر است.

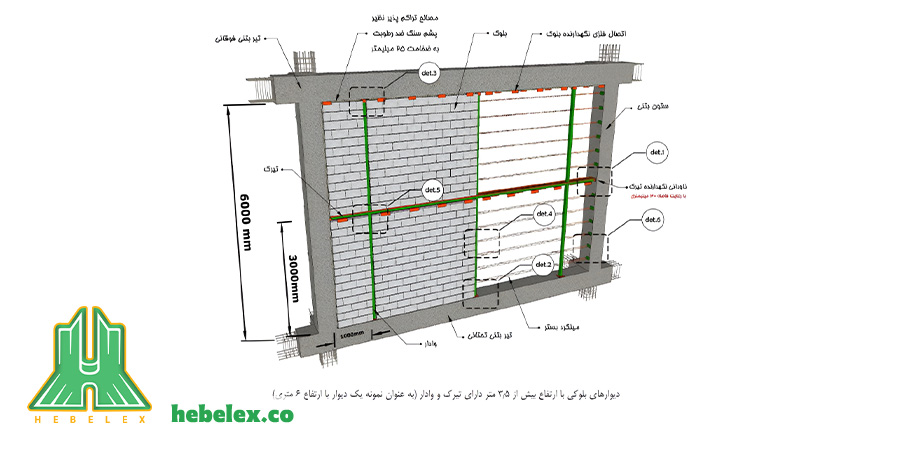

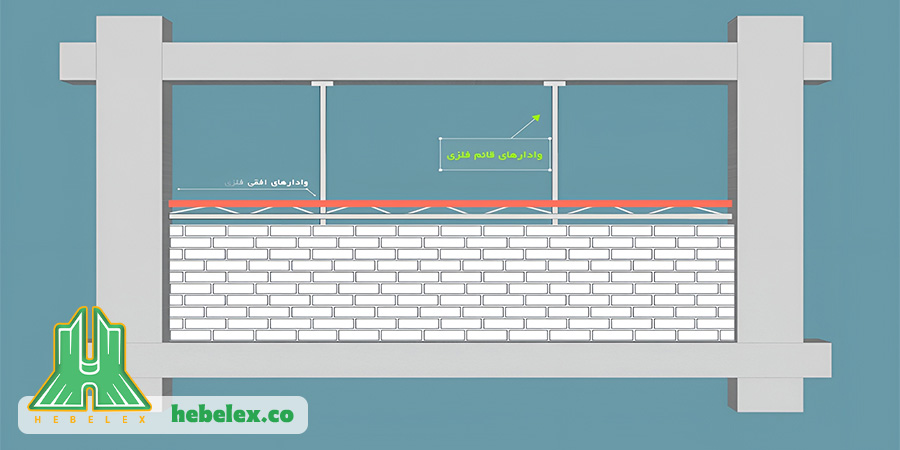

۴. تیرک افقی میانی (در دیوارهای بلند)
اگر ارتفاع دیوار بیش از ۳/۵ متر باشد، یک تیرک افقی میانی روی دیوار نصب میشود که به وادارها متصل است، نه به تیر/ستون.

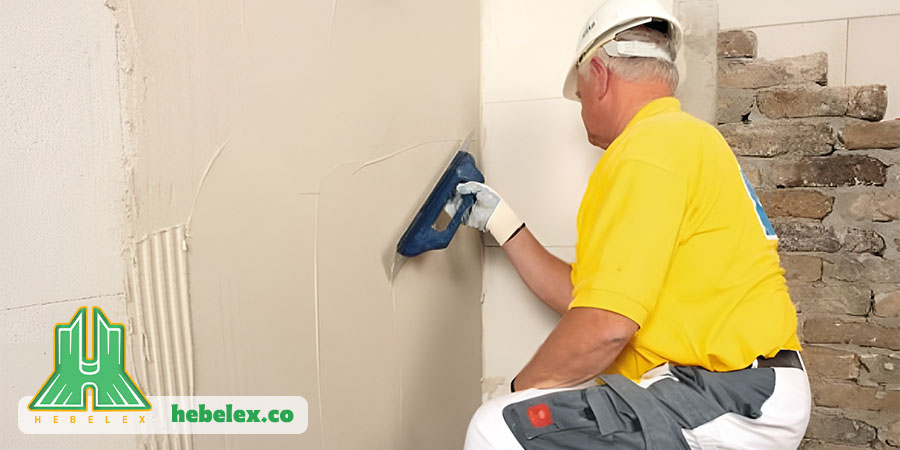

۵. کنترل نهایی و نازککاری
قبل از گچ یا اندود، حرکت آزاد اتصالات لغزشی کنترل میشود. روی درزهای پیرامونی مش الیافی یا رابیتس نصب میگردد تا نازککاری ترک نخورد.

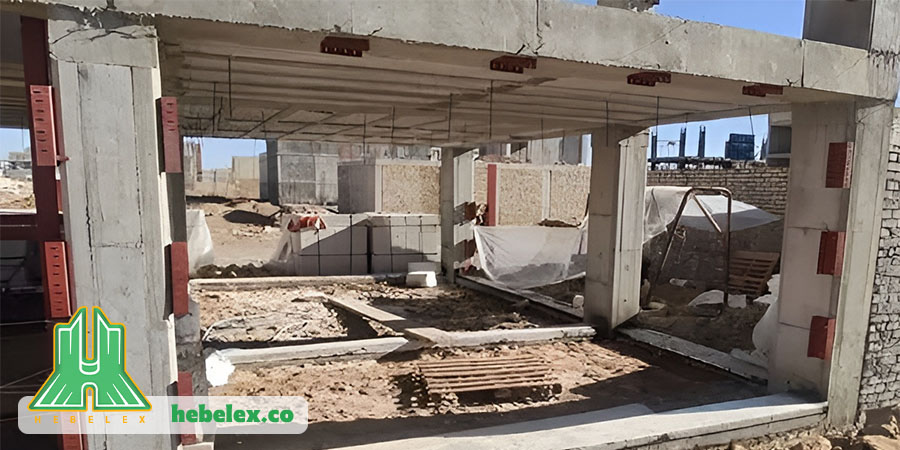

۱۰ خطای رایج در اجرای وال پست بلوک هبلکس و راهحلهای آن
اجرای وال پست اگر با دقت و مطابق اصول نباشد، نه تنها ایمنی دیوار را تأمین نمیکند، بلکه خودش میتواند عامل ترک یا تخریب شود. در ادامه ۱۰ اشتباه پرتکرار در اجرای وال پست بلوک هبلکس و راهحلهای ساده برای اصلاح آنها را مرور میکنیم:
۱. پر کردن درزهای جداسازی با ملات یا گچ
این کار دیوار را به قاب قفل میکند و ترک ایجاد میشود.
راهحل: پر کردن درزها با مصالح تراکمپذیر مثل فوم یا پشم سنگ.
۲. اتصال صلب بالای دیوار به تیر
باعث ترک و فشار ناخواسته در زلزله میشود.
راهحل: استفاده از اتصال لغزشی (ریل یا پلیت شیاردار).
۳. حذف وادار میانی در دیوارهای طولانی
دیوارهای بیش از ۴ متر طول، بدون وادار میشکنند.
راهحل: نصب وادار قائم میانی برای کاهش طول مؤثر.
۴. اجرای تیرک افقی متصل به قاب اصلی
باعث ایجاد ستون کوتاه و تمرکز تنش میشود.
راهحل: اتصال تیرک افقی به وادارها و نه به تیر یا ستون.
۵. استفاده نکردن از میلگرد بستر یا تایهای مهاری
یکپارچگی دیوار از بین میرود.
راهحل: اجرای میلگرد بستر در رجهای مشخص و اطراف بازشوها.
۶. استفاده از ملات نامناسب
ملات ضخیم یا نامتناسب با AAC باعث ترک میشود.
راهحل: استفاده از چسب هبلکس.
۷. عدم عایقکاری وادارهای اکسپوز
باعث ایجاد پل حرارتی در دیوار خارجی میشود.
راهحل: پوشاندن وادار با پشمسنگ یا جداگر حرارتی.
۸. بیتوجهی به بازشوهای بزرگ
ترکها معمولاً از گوشههای بازشو شروع میشوند.
راهحل: تقویت اطراف بازشو با وال پست و میلگرد بستر.
۹. بیدقتی در تراز رج اول دیوار
هر خطای کوچک در رج اول به ترکهای بزرگ منجر میشود.
راهحل: صرف زمان کافی برای تراز دقیق رج اول.
۱۰. تست نکردن عملکرد لغزشی پیش از نازککاری
اتصالها بعد از اندودگیری دیگر قابل بررسی نیستند.
راهحل: قبل از نازککاری، حرکت آزاد اتصالات لغزشی کنترل شود.
نتیجهگیری
وال پست بلوک هبلکس نه فقط یک جزئیات اجرایی، بلکه ضامن ایمنی و دوام دیوارهای سبک است. همانطور که دیدیم، این سازهی کمکی با تقسیم دیوار به پانلهای کوچکتر، انتقال کنترل شدهی بارهای خارج از صفحه و استفاده از اتصالات لغزشی، جلوی ترک، واژگونی و قفلشدن دیوار در زلزله را میگیرد. اجرای درست وال پست باعث میشود دیوارهای ساخته شده با مصالح نوین مثل بلوک هبلکس، علاوه بر سرعت و سبکی، از نظر لرزهای و اقتصادی هم مطمئن باشند.
اگر شما هم در پروژ خود به دنبال اجرای استاندارد وال پست برای دیوارهای هبلکس هستید، تیم ما در سایت هبلکس آماده است تا با ارائه مشاوره، طراحی و اجرای تخصصی، خیال شما را از ایمنی و کیفیت راحت کند.
برای کسب اطلاعات بیشتر دربارۀ خرید از بهترین کارخانه هبلکس ایران و استعلام قیمت انواع بلوک هبلکس و اتصالات آن میتوانید از طریق شمارهتلفن ۰۲۱۸۲۸۰۸۸۳۶ با کارشناسان ما در وبسایت هبلکس تماس بگیرید. وبسایت هبلکس یکی از بزرگترین مراجع خرید و فروش بلوکهای هبلکس در سرتاسر کشور است.
سؤالات متداول
۱. آیا بدون وال پست هم میتوان دیوار هبلکس اجرا کرد؟
خیر، طبق آییننامههای لرزهای (استاندارد ۲۸۰۰) دیوارهای AAC باید با وال پست مهار شوند تا در برابر زلزله و باد پایدار باشند.
۲. فاصله مجاز بین وال پستها در دیوار هبلکس چقدر است؟
معمولاً حداکثر طول آزاد پانل ۴ متر و ارتفاع آزاد ۳/۵ متر است؛ بیش از این نیاز به وال پست میانی یا تیرک دارد.
۳. بهترین نوع اتصال وال پست برای دیوار هبلکس چیست؟
اتصال لغزشی در بالا و اتصال مفصلی در کف توصیه میشود تا دیوار همراه با قاب حرکت کند و ترک نخورد.
۴. آیا وال پست باعث ایجاد پل حرارتی در دیوارهای خارجی نمیشود؟
در دیوارهای خارجی باید اطراف وال پست با پشم سنگ یا جداگر حرارتی پوشیده شود تا اتلاف انرژی کنترل شود.
۵. آیا اجرای وال پست هزینه پروژه را خیلی بالا میبرد؟
خیر، هزینه وال پست در مقایسه با خسارت ناشی از ترک یا ریزش دیوار بسیار کمتر است و از نظر اقتصادی مقرون به صرفه است.
۶. میلگرد بستر در کنار وال پست چه نقشی دارد؟
میلگرد بستر تنشهای موضعی و ترکهای احتمالی را کنترل کرده و یکپارچگی رجهای بلوک هبلکس را افزایش میدهد.
